CNC Prelucrare Lemn
Prezentare Proiect

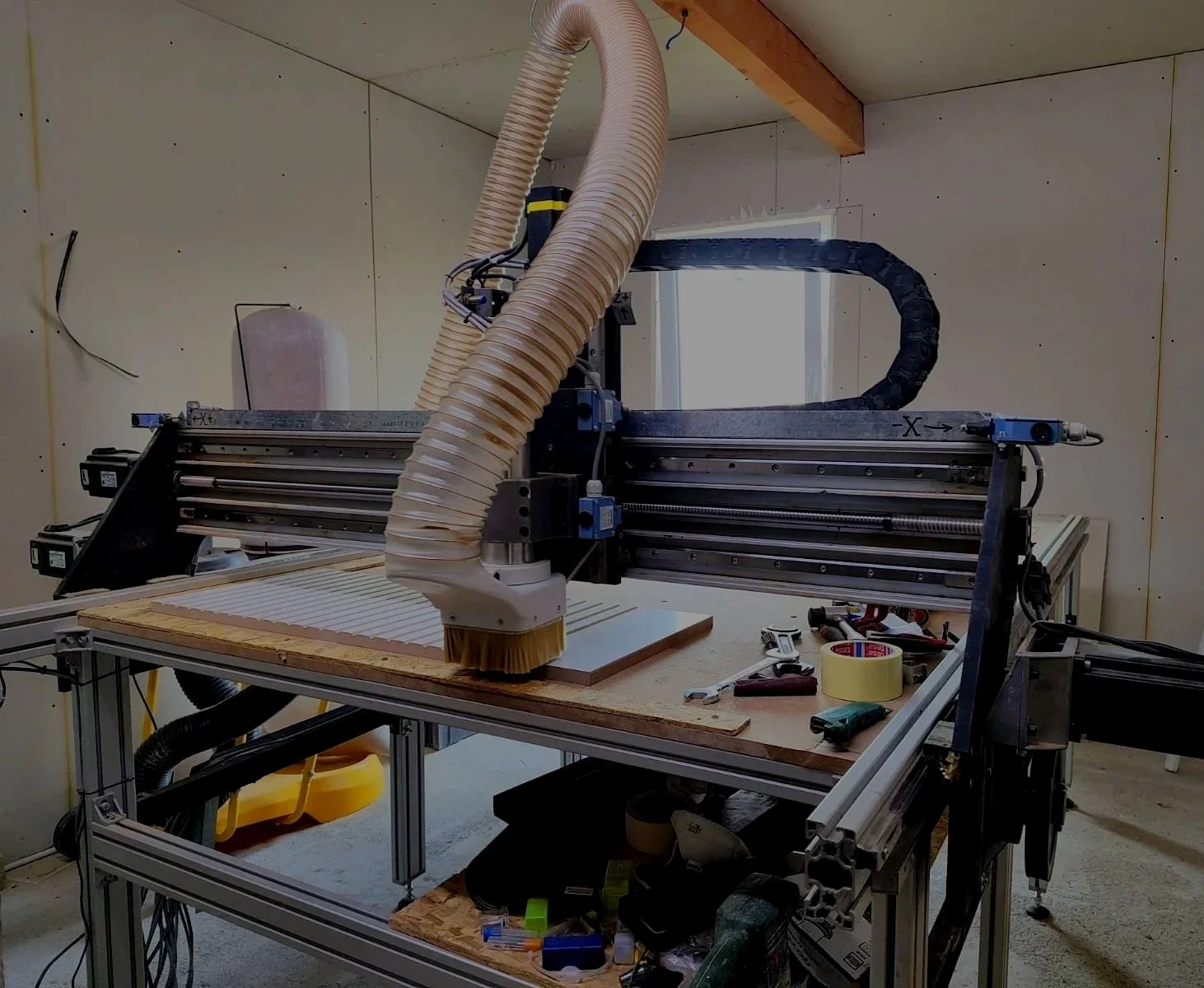

La WATTECH AUTOMATION, am proiectat o mașină CNC pentru gravură în lemn pe 3 axe de ultimă generație, cu o zonă de lucru robustă de 2500mm x 1300mm, concepută pentru precizie superioară și durabilitate în aplicații de gravură. Construită cu un cadru robust din profile de aluminiu 80x40 pentru stabilitate sporită, această mașină personalizată exemplifică expertiza noastră completă în furnizarea de soluții de automatizare accesibile și performante, adaptate nevoilor clienților.
Specificații Tehnice
Dimensiuni: Zonă de lucru de 2500mm x 1300mm, ideală pentru sarcini de gravură la scară mare.

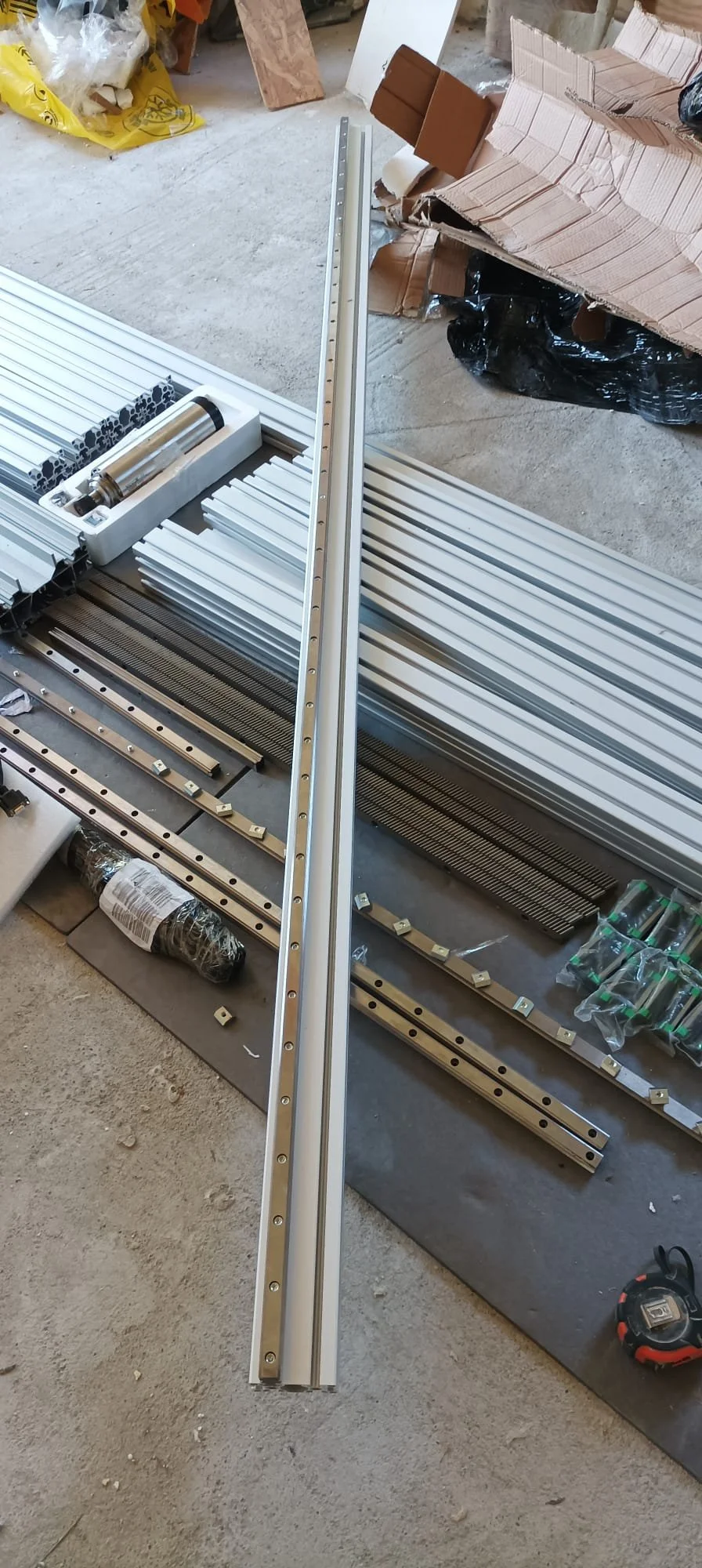

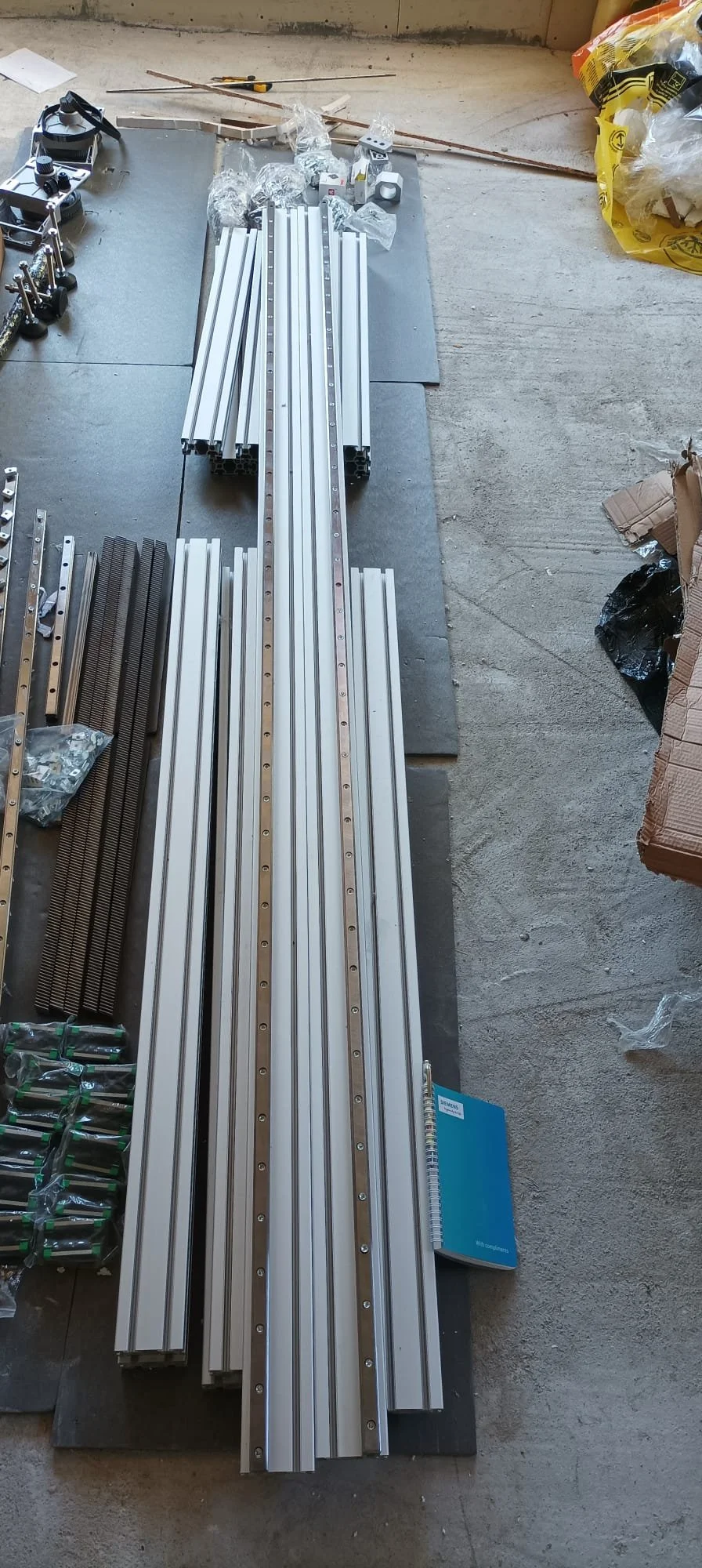

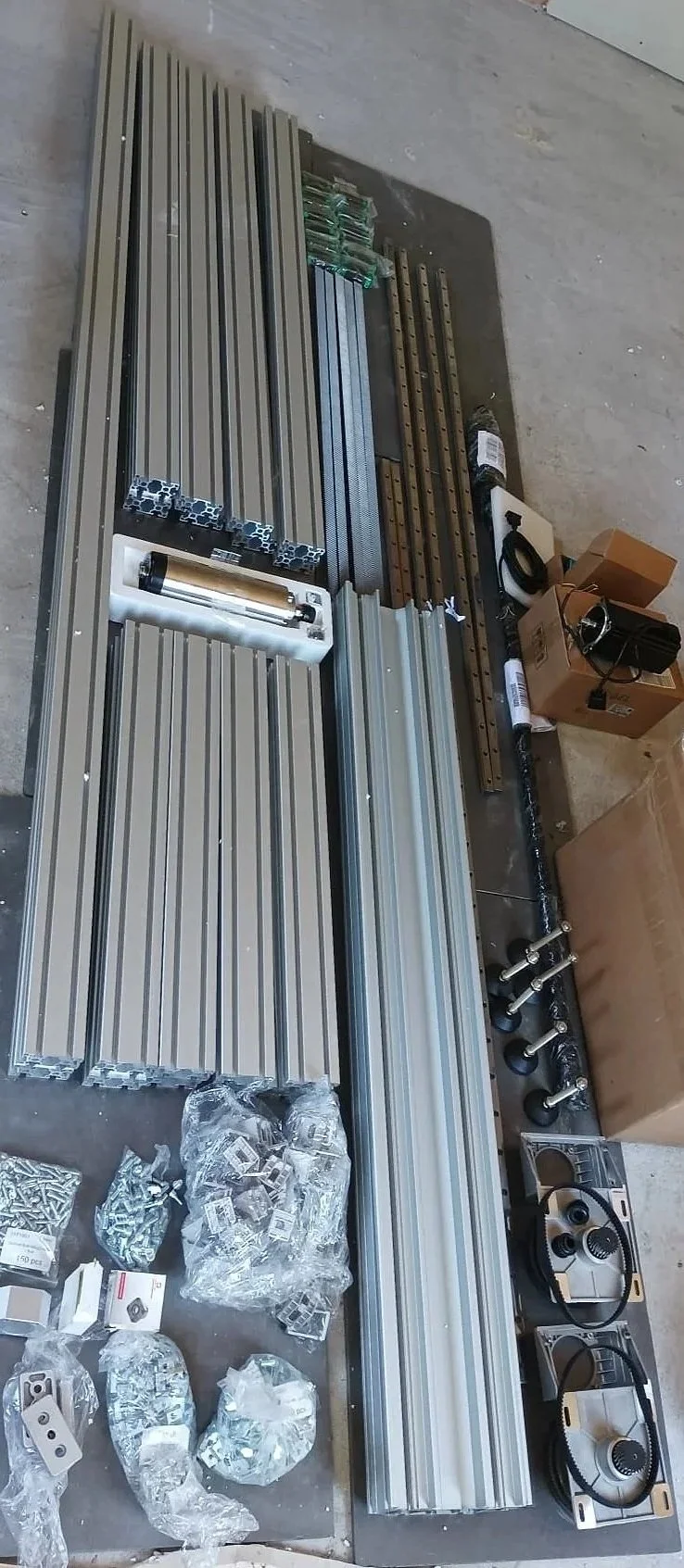

Cadru: Construit cu profile de aluminiu 80x40, oferind stabilitate structurală excepțională și rezistență la vibrații.
Sistem de Acționare:
Axa X: Motoare Nema 34 Stepper duble (12N, buclă închisă, cu drivere HBS860H/HBS86H), acționate prin șuruburi cu bile de 20 mm diametru pentru mișcare precisă și lină.
Axa Y: Un motor Nema 34 Stepper, acționat printr-un reductor cu raport 5:1 cu cremaliere și pinion elicoidal, asigurând mișcare rapidă, silențioasă și fără vibrații, cu joc zero.
Axa Z: Motor pas cu pas servo de 2.5 Nm cu un șurub cu bile de 16 mm diametru pentru control vertical precis.
Sistem de Mișcare: Toate axele se deplasează pe ghidaje liniare, asigurând o funcționare lină și de înaltă precizie.
Freză: Echipată cu un motor răcit cu aer de 2.2KW 220V (ER20), optimizat pentru gravură și frezare CNC.
Sistem de Evacuare: Sistem de exhaustare integrat pentru menținerea unui spațiu de lucru curat și sporirea siguranței operaționale.
Interfață de Control: Placă de interfață USB MACH3 pentru control fluid și ușor de utilizat al modelelor complexe de gravură.
Caracteristici și Beneficii Cheie
Stabilitate Îmbunătățită: Cadrul din profile de aluminiu 80x40 asigură o integritate structurală robustă, reducând vibrațiile pentru rezultate de gravură consistente și de calitate.
Operare Rapidă și Silențioasă: Cremalierele și pinionul elicoidal cu reductor 5:1 pe axa Y permit mișcări rapide și performanță silențioasă pe termen lung, fără vibrații, ideală pentru producție de mare volum.
Precizie de Neegalat: Șuruburile cu bile (20mm diametru) pe axele X și Z, combinate cu ghidaje liniare, oferă o acuratețe excepțională pe materiale variate, precum lemn, compozite și metale.
Spațiu de Lucru Curat și Sigur: Sistemul de exhaustare integrat elimină resturile și praful, asigurând un mediu de lucru sigur și eficient.
Performanță Eficientă din Punct de Vedere al Costurilor: Proiectată cu prețuri accesibile, această mașină CNC oferă funcționalități de nivel profesional fără compromisuri la calitate, maximizând ROI-ul pentru clienți.
Expertiză Personalizată: Proiectată, asamblată și integrată integral de WATTECH AUTOMATION, demonstrând capabilitățile noastre complete în software, hardware și integrare de sisteme.
Această mașină CNC pentru gravură reflectă angajamentul nostru de a oferi soluții de automatizare accesibile și de precizie care sporesc productivitatea și fiabilitatea. Contactați-ne pentru a descoperi cum putem crea soluții similare pentru nevoile dumneavoastră industriale!
